阻抗複合式消聲器

● 產品介紹

阻抗複合式消聲器係列是較早空調通風係統配用的消聲器係列。

T701-6係列共有十種大小不同規格，一般適用風量2000～30000 m3/h，風速為6m/s，外形斷麵尺寸為800(寬)×500(高)～2000(寬)×1800(高)，其中1# ～ 4# 消聲器長度為1.6m，5# ～ 10#為 0.9m 。此種複合式消聲器的抗性消聲是由內管截麵的突變（不連續）及內外管之間的膨脹室（ 1# ～ 4#為三室串聯，5#～ 10#為二室串聯）作用所構成，而阻性消聲則由超細玻璃棉吸聲片吸收聲能以降低噪聲。

T701-6型消聲器係列的單位長度消聲量一般為：低頻10-15dB/m，中頻15-20dB/m，高頻20-25 dB/m，單級壓力損失15-60Pa。

阻抗複合消聲器是指將聲吸收和聲反射恰當地組合起來的消聲器。它同時有阻性消聲器消除中、高頻噪聲和抗性消聲器消除低、中頻噪聲的特性，具有寬頻帶的消聲效果。


 幾種阻抗複合消聲器

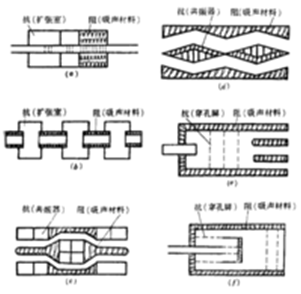

為了在寬闊的頻率範圍內得到良好的消聲效果，可以綜合對低、中頻有效的抗性消聲器和對高頻有效的阻性消聲器，做成阻抗複合消聲器。它既有吸聲材料，又有共振器、擴張室、穿孔屏一類濾波元件的消聲器。由於該消聲器消聲量大，消聲頻率範圍寬。因此，今年來這種消聲器得到越來越廣泛的應用。圖中是幾種阻抗複合消聲器的示意圖。
其中、(b)為擴張室——阻性複合消聲器；(c)、(d)為共振腔——阻性複合消聲器；(e)、(f)為穿孔屏——阻性複合消聲器。
但由於阻複合消聲器采用吸聲材料，故它在高溫（特別是有火時）、蒸氣侵蝕和高速氣流衝擊腐蝕下使用壽命較短。

結構及特點：

根據工作原理分為: 阻性——擴張室複合消聲器、阻性——共振腔複合消聲器、阻性——共振腔——擴張室複合消聲器、微穿孔板消聲器等。

結構：
以微穿孔板消聲器為例，是襯裝微穿孔板結構的消聲器。一般是用厚度小於1mm的薄板製作，在薄板上用孔徑小於1mm的鑽頭穿孔，穿孔率為1%一3%。選擇不同的穿孔率和板厚不同的腔深，就可以控製消聲器的頻譜性能，使其在需要的頻率範圍內獲得良好的消聲效果。

特點：
阻力小，能在較寬的頻帶範圍內消除氣流噪聲，而且具耐高溫、耐油汙、耐腐蝕的性能，即使在氣流中帶有大量水分，也不影響工作。由於穿孔直徑小、板麵光滑，因此該類消聲器壓力損失比一般消聲器要小。

技術要求：
1. 阻抗複合式消聲器就是把對高、中頻噪聲消聲效果顯著的阻性消聲器及對中、低頻噪聲消聲效果顯著的抗性消聲器組合構成。由於聲波的波長比較長，阻性和抗性消聲器複合在一起時有聲的耦合作用，互相有影響，不能看作簡單的疊加關係。
2. 由於消聲器的組合型式較多，阻抗複合式消聲器的品種也較多，但定型產品都是按原國家標準圖製造。
3. 因為消聲效果好，頻譜特性寬，在通風空調工程中普遍應用。但和阻性消聲器一樣，不能用於有蒸汽侵蝕或高溫的場合。

產品選用要點：
1. 阻抗複合消聲器選用主要控製參數消聲量、頻譜特性、風速、風量、空氣阻力（係數）。
2. 選用的吸聲材料和結構除了滿足消聲性能要求外，還應注意防潮、耐溫、防腐、耐氣流衝刷等。
3. 阻抗複合消聲器由於會有二次產塵的缺點，不能用於潔淨空調係統。
4. 消聲器消聲效果與風速有關，應按廠家產品樣本的動態消聲量選用。
5. 消聲器消聲效果與消聲器入口聲級有關，消聲器入口通常設在係統聲源較高的位置（如風機或空調機出口處）。
6. 消聲器應設於風管係統中氣流平穩的管段上，且應盡量靠近有噪聲控製要求的地方。
7. 為防止再生噪聲的影響，消聲器空氣通道內流速應根據控製噪聲級標準的要求確定，阻性消聲器一般宜在8m/s以下，較大不應宜>12m/s。微穿孔板消聲器大風速的情況下（15~20m/s），風阻較大。
8. 消聲器不宜設置在空調機房內，也不宜設置在室外，防止噪聲穿透進入消聲器後的管道。
9. 當一根風管輸送到多個房間時，宜擴大相鄰房間送風口的距離，或采用增加消聲彎頭、風管內壁粘貼吸聲材料等措施，防止房間的噪聲幹擾。
10. 一般空調係統減噪選用阻抗複合式消聲器，排風係統可選用阻性消聲器。
